铝基散热件绝缘涂层前处理一体化技术与产业化方案 —— 涂层脱落与耐压失效瓶颈的系统性解决方案

研发团队：合肥华清高科表面技术研发中心铝合金 ESD 技术项目组

依托单位：合肥华清高科表面技术有限公司，安徽 合肥 230000

联系方式：联系电话：15956911638；电子邮箱：664520171@qq.com

摘要

针对大功率电子装备铝基散热件绝缘涂层频发的界面剥离与耐压击穿失效问题，本文系统阐明了冲压、铣削等成型工序引入的多尺度表面缺陷诱发绝缘涂层失效的耦合作用机制，构建了集分级形貌整平、微裂纹原位封孔、界面化学键合改性为一体化的前处理技术体系。该体系采用 “机械精整 + 自主知识产权复合氧化” 双级整平工艺，单工序耦合实现化学柔化与锆基钝化封孔功能，突破了传统微弧氧化工艺能耗高、周期长、制造成本高的产业瓶颈；配套低温等离子体增强化学气相沉积（PECVD）构筑有机 - 无机杂化过渡层，实现金属基材与有机绝缘涂层的模量梯度过渡与界面化学键合强化；同步搭建全流程自动化产线与全周期量产质量管控体系，保障工艺稳定性与规模化生产适配性。性能验证结果表明：经该工艺处理后，绝缘涂层划格法附着力达 0 级，工频绝缘耐压≥10 kV；经 - 40 ℃~125 ℃冷热冲击 1000 次、40 ℃/95% RH 湿热试验 1000 h 加速老化后，界面附着力保留率＞90%，涂层服役寿命较传统前处理工艺提升 2\3 倍；经产业化成本优化后，单位产品综合成本降低 25%~35%。该技术可广泛适配新能源汽车电驱电控、5G 通信基站、算力服务器等高功率领域的规模化生产需求，具备显著的技术创新价值与工程推广潜力。

关键词：铝基散热件；绝缘涂层前处理；复合氧化；锆基钝化；界面改性；量产工艺

Abstract

Aiming at the frequent failures of interface peeling and voltage breakdown of insulating coatings on aluminum-based heat sinks in high-power electronic equipment, this paper systematically elucidates the coupling failure mechanism of insulating coatings induced by multi-scale surface defects introduced by stamping, milling and other forming processes, and constructs an integrated pretreatment technology system integrating graded morphology leveling, in-situ microcrack sealing and interfacial chemical bonding modification. The system adopts a two-stage leveling process of mechanical finishing + self-developed composite oxidation with independent intellectual property rights, which integrates chemical softening and zirconium-based passivation sealing functions in a single process, breaking through the industrial bottlenecks of high energy consumption, long cycle and high manufacturing cost of the traditional micro-arc oxidation process. Combined with low-temperature plasma enhanced chemical vapor deposition (PECVD) to construct an organic-inorganic hybrid transition layer, the modulus gradient transition and interfacial chemical bonding strengthening between the metal substrate and the organic insulating coating are realized. Meanwhile, a full-process automatic production line and a full-cycle mass production quality control system are established to ensure process stability and adaptability to large-scale production. The performance verification results show that after the treatment, the cross-cut adhesion of the insulating coating reaches grade 0, and the power frequency insulation withstand voltage is ≥10 kV. After accelerated aging tests of 1000 thermal shock cycles from -40 ℃ to 125 ℃ and 1000 h hygrothermal test at 40 ℃/95%RH, the retention rate of interfacial adhesion is more than 90%, and the service life of the coating is 2 to 3 times longer than that of the traditional pretreatment process. After industrial cost optimization, the comprehensive cost per unit product is reduced by 25% to 35%. This technology can be widely adapted to the large-scale production needs of high-power fields such as new energy vehicle electric drive systems, 5G communication base stations and computing servers, and has significant technological innovation value and engineering promotion potential.

Key words: aluminum-based heat sink; insulating coating pretreatment; composite oxidation; zirconium-based passivation; interface modification; mass production process

一、引言

随着新能源汽车电驱电控、储能变流器、5G 通信基站、算力服务器等领域功率密度持续提升，器件热管理与电气绝缘的协同设计要求日益严苛，铝基散热件的绝缘可靠性已成为制约电子系统长期服役稳定性的核心指标之一。

铝基材具备塑性变形能力强、表面硬度偏低的材料特性，经冲压、铣削、折弯等成型加工后，表面不可避免地产生多尺度毛刺、微裂纹、油污残留及厚度不均的自然氧化层等固有缺陷，是诱发绝缘涂层界面剥离、耐压击穿的根本诱因。传统前处理工艺多采用 “除油 — 整平 — 钝化” 的分散式工序布局，存在工序衔接损耗大、二次氧化污染风险高、形貌缺陷消除与界面结合强化难以兼顾等技术局限，已难以满足大功率散热件高可靠、规模化的生产需求。

本文基于涂层失效机理的系统溯源，从形貌调控、缺陷封孔、界面改性三个层级构建一体化前置处理技术体系，系统性消解基材表面缺陷对涂层服役性能的负面影响；同步配套自动化产线设计、全周期成本优化路径与量产管控方案，实现高性能指标与产业化落地的协同平衡，为大功率铝基散热件绝缘涂层前处理提供可批量复制的系统性工程解决方案。

二、铝基散热件绝缘涂层失效机理分析

成型加工引入的多尺度表面缺陷，会通过电场畸变、界面劣化、介质渗透三类耦合机制直接引发绝缘涂层失效，其危害具有隐蔽性与累积效应，是制约大功率铝基散热件绝缘可靠性提升的行业共性技术难题。

2.1 毛刺缺陷：电场集中诱发耐压击穿

加工形成的边缘毛刺与表面尖锐凸起（高度 0.05 ~ 0.5 mm），会在涂层内部导致尖端电场畸变效应。依据静电场尖端放电理论，毛刺尖端的电场集中增强因子可达 5 ~ 10，局部场强显著高于平整区域。

高压工况下，尖端区域率先达到局部击穿场强并引发电击穿，形成微观漏电通道并逐步扩展为整体绝缘失效；同时毛刺尖端会导致涂层局部有效厚度减薄，引发界面应力集中，是冷热循环工况下涂层开裂、界面剥离的裂纹萌生源头，严重时可引发短路、热失控等可靠性隐患。

2.2 微裂纹缺陷：介质渗透驱动界面剥离

基材表层微裂纹（宽度 0.1 ~ 1 μm，深度 1 ~ 5 μm）具有毛细凝聚效应，加工过程中会滞留并封存切削液、油污与环境水汽，形成连通性孔隙通道。在湿热、冷热循环工况下，三类失效路径耦合作用：

（1）残留油污持续劣化涂层 - 基材界面结合状态，造成界面结合力不可逆衰减，形成力学性能薄弱的弱界面层；

（2）水汽、氯离子等腐蚀性介质沿裂纹向界面内部扩散与渗透，引发基材界面电化学腐蚀，腐蚀产物体积膨胀进一步顶起涂层，形成鼓包缺陷；

（3）裂纹缺口产生应力集中效应，在温度交变引发的热胀冷缩作用下，加剧涂层开裂与界面剥离进程，最终导致绝缘性能与防腐性能同步衰减。

2.3 表面污染与不均氧化层：界面结合力短板

冲压油、切削液残留、粉尘吸附以及厚度不均的自然氧化层（厚度 5 ~ 20 nm，离散性大），会在涂层与金属基材间形成力学性能薄弱的弱界面层，阻碍界面化学键合与机械咬合作用，直接降低涂层初始附着力。该类缺陷会与毛刺、微裂纹的失效效应形成耦合放大，是涂层早期脱落、局部耐压不达标的主要诱因。

三、一体化前处理核心技术体系

本方案突破传统分散式工序的衔接损耗与二次污染技术瓶颈，通过工序集成创新、处理液体系研发与专用装备适配，同步实现表面缺陷消除、微裂纹封孔强化与界面结合改性，核心技术单元阐述如下。

3.1 分级式表面精细整平技术

采用 “机械精整 + 合肥华清复合氧化” 双级处理模式，在高效去除表面毛刺的同时避免基材遭受二次损伤，同步实现高精度表面整平与表层缺陷钝化。该工艺依托自主研发的一体化复合氧化电解液体系，集成化学柔化与锆基钝化封孔功能，克服了传统微弧氧化工艺能耗高、处理周期长、生产成本高的不足，实现处理效果与量产经济性的协同平衡。

（1）机械精整工序

采用专用尼龙磨料滚刷设备，可针对平板、鳍片、异形结构散热件适配不同刷丝硬度、磨料粒度与排布方式；通过精确调控滚刷转速（800 ~ 1500 rpm）、进给速度（0.5 ~ 2 m/min）与下压力度，可定向去除 0.05 ~ 0.5 mm 的边缘毛刺与表面凸起，毛刺去除精度可达 0.01 mm，残留毛刺高度控制在 0.02 mm 以内，可覆盖绝大多数冲压、铣削成型件的缺陷尺度范围。

（2）合肥华清复合氧化技术（集成化学柔化与原位钝化）

采用自主研发的合肥华清复合氧化技术和复合氧化液，单工艺单元可同步实现毛刺形貌柔化、微裂纹原位封孔补强、界面化学活性调控三重功能，可替代传统分步式化学柔化与钝化两道独立工序，在缩短工艺流程的同时，可消除工序间转运导致的二次氧化与污染风险。在形貌调控层面，基于铝基材棱边、尖角微区电流密度集中的电化学特性，通过选择性微腐蚀对机械精整后残留的亚毫米级毛刺尖端进行定向圆整钝化处理，从形貌根源消除尖端电场畸变诱因；基体平面区域腐蚀速率可控，过蚀量小于 0.5 μm，不会对基材原有尺寸精度产生影响。在缺陷补强层面，依托表层微裂纹的毛细管自吸效应，功能组分可自发渗透至裂纹深部；硅烷与锆盐发生协同水解 - 共沉积反应，在裂纹内壁原位生长致密的 Zr-O-Si 三维杂化交联钝化膜，高效封堵孔隙通道，阻断水汽、氯离子等腐蚀性介质的扩散路径，裂纹封堵率可达 90% 以上，可显著抑制裂纹诱发的涂层界面剥离、鼓包及基材腐蚀风险。在界面改性层面，反应完成后，基材表面可形成均匀连续的硅 - 锆复合钝化膜，构建高密度 Si-OH、Zr-OH 活性位点，替代厚度离散、界面结合薄弱的天然氧化铝层，显著提升基材表面能，为后续 PECVD 有机 - 无机过渡改性层提供稳定的共价键合锚点。处理后基材表面粗糙度稳定控制在Ra 0.2 ~ 0.4 μm范围内，在保障基底平面度、消除耐压击穿形貌隐患的同时，保留适度微观咬合结构，同步完成表层缺陷修复与界面化学态优化，为后续绝缘涂层的高强度界面结合奠定形貌与化学双重基础。

3.2 无铬硅烷 - 锆基复合钝化封孔机理

上述复合氧化技术的钝化封孔与界面活化效应，核心源自无铬硅烷 - 锆基复合体系的原位液 - 固界面反应机制，其核心成分为双官能团硅烷偶联剂、纳米锆盐钝化剂与纳米二氧化硅封孔组分，主要通过两条反应路径实现其功能：

（1）微裂纹原位封孔机制

       钝化组分借助毛细效应快速渗透至基材表层微裂纹内部，锆盐水解生成的羟基氧化锆团簇与硅烷水解产物发生溶胶 - 凝胶共缩聚反应，原位生成致密的 Zr-O-Si 三维网状杂化钝化膜；该膜层与裂纹内壁形成化学键合，结合强度优异，可高效封堵孔隙通道，从根源阻断水汽、腐蚀介质的渗透路径，显著降低裂纹诱发的涂层鼓包、脱落与基材腐蚀风险。

（2）表面活性位点构建机制

      复合氧化后形成的钝化膜可在基材表面形成均匀分布的羟基活性位点，既可替代厚度不均、结构松散的自然氧化层，又可为后续过渡改性层提供充足的化学键合锚点，实现基材表面能提升与反应活性调控，为界面高强度结合提供化学基础。

3.3 有机 - 无机复合界面过渡层构筑技术

采用低温等离子体增强化学气相沉积（PECVD）工艺，在钝化后的基材表面构筑厚度为 0.5 ~ 1 μm 的 SiOₓ/C 有机 - 无机杂化过渡层，可实现金属基材与有机绝缘涂层的模量梯度过渡，解决金属 - 树脂界面物性差异大、热应力失配、结合力弱的本质问题。

界面强化机制：过渡层无机相（Si-O 共价键网络）与基材表面钝化膜形成化学键合，有机相（带活性官能团的碳链结构）可与后续环氧、丙烯酸等绝缘涂层的树脂分子发生交联固化反应，将界面结合模式从传统的 “机械咬合主导” 升级为 “化学键合主导”，从本质上提升界面结合强度。

性能平衡设计：膜厚严格控制在亚微米尺度，在保证界面结合强度的同时，避免引入额外接触热阻，兼顾绝缘可靠性与散热效率。经测试，涂层与基材的拉伸结合力可由传统工艺的 1 ~ 2 MPa 提升至3.5 ~ 4.5 MPa；同时界面模量梯度设计可有效缓解冷热循环下的热应力失配，界面耐高温、耐湿热性能得到显著提升。

3.4 全流程自动化集成产线设计

工序无缝衔接：全流程采用封闭运行模式，无中间转运与人工干预环节，可有效避免工序间二次氧化与污染问题，单件处理周期可缩短至 2.5 ~ 4 min，较传统分散工艺生产效率提升 40% 以上；专用柔性挂具可适配多规格、多结构产品，产线换型时间控制在 30 min 以内，可满足多品种批量生产需求。

智能闭环管控：系统可实时采集处理温度、药剂浓度、膜厚、粗糙度等关键参数，通过闭环算法自动调整工艺参数，保障批量产品性能一致性；同时优化药剂补给与循环过滤系统，采用错流过滤 + 组分在线分析补加技术，药剂循环利用率可达 85% 以上，单位产品药剂单耗降低 30%，实现节能降耗与绿色生产。

四、典型前处理工艺对比与场景化选型

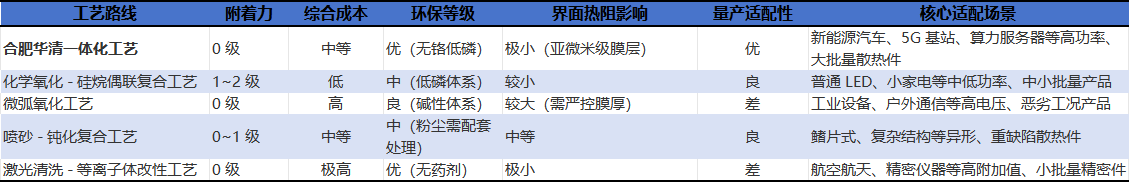

针对不同功率等级、产品结构与生产规模，行业内形成了五类典型前处理工艺路线，其技术特性、成本表现与适配场景差异显著，全维度产业化对比如下：

     场景化选型策略

基于 “性能要求 - 产能规模 - 成本预算” 三维选型逻辑，不同应用场景的工艺选型原则如下：

成本优先型消费电子场景：宜选用化学氧化 - 硅烷偶联工艺，以较低设备投入满足基础绝缘与附着力要求；

性能与量产平衡的大功率场景：宜选用一体化前处理工艺，兼顾高可靠性与规模化生产效益，是当前大功率散热件的主流技术方向；

极端工况的工业级场景：宜选用微弧氧化工艺，以适度成本与散热性能牺牲换取极致绝缘与耐候性能；

高精度要求的高端场景：宜采用激光清洗 - 等离子体工艺，满足无接触、无损伤的高精度处理需求。

五、产业化落地保障体系

5.1 全维度综合成本优化路径

针对一体化工艺的产业化落地，从材料体系、装备能效、运营管理三个维度制定系统性成本优化方案；

药剂循环降耗：钝化液配置精密过滤与组分再生系统，通过离子浓度在线调控与功能组分精准补加，同步减少危废排放量与药剂采购成本；

产线能效优化：采用连续式隧道烘干与余热回收设计，降低单位产品烘干能耗；优化气相沉积工位的腔体结构与气体配比，提升沉积效率，减少特种气体消耗；

工艺精简适配：针对表面缺陷较少的精密冲压件，可按需缩短复合氧化工序时长，进一步压缩处理周期，降低单位产品运营成本。

5.2 量产一致性管控体系

为保障大批量生产的性能稳定性与一致性，建立全流程、多节点的质量管控体系：

在线检测质控节点：产线设置粗糙度在线检测、膜厚红外检测、表面洁净度荧光检测三个关键质控节点，实时识别并剔除不合格产品，不合格品流向下工序率控制在 0.1% 以内；

参数统计过程控制（SPC）：对药剂浓度、处理温度、沉积功率等关键工艺参数实施 SPC 管控，设置上下预警阈值，以过程能力指数 CPK≥1.33 作为工艺稳定性评价标准，提前识别工艺波动并自动调整，保障批量产品性能一致性；

成品性能抽检：按生产批次抽检涂层附着力、绝缘耐压、耐湿热性能，对标 GB/T 9286、GB/T 1408.1、GB/T 2423.3 等国家标准，确保出厂产品性能指标全部达标。

六、性能验证与工程应用实效

经下游客户等实际工况验证表明，经一体化前处理后的铝基散热件绝缘涂层核心性能得到全面提升：

涂层附着力：依据 GB/T 9286 标准划格法测试可达 0 级，百格测试无涂层脱落现象，界面拉伸结合力稳定在 4 MPa 以上；

绝缘耐压性能：依据 GB/T 1408.1 标准测试，工频耐压 10 kV 下无击穿、无闪络，局部放电起始电压较常规碱洗 - 硅烷工艺提升 60% 以上，满足大功率器件高压绝缘要求；

环境可靠性：依据 GB/T 2423 系列标准开展环境试验，-40 ℃~125 ℃冷热冲击 1000 次、40 ℃/95% RH 湿热试验 1000 h 后，涂层无鼓包、无开裂、无脱落现象，基材无腐蚀，界面附着力保留率＞90%；

服役寿命：应用于新能源汽车电控散热器、5G 基站散热模组等产品，基于加速老化试验推算，实际工况下涂层服役寿命较传统工艺提升 2~3 倍，可显著降低产品全生命周期维护成本。

七、产业价值与应用前景

在新能源汽车、储能、算力产业高速发展的驱动下，高可靠铝基散热件的市场需求持续增长，绝缘性能已成为产品核心竞争力的关键组成部分。本一体化前处理方案突破了传统工艺 “缺陷消除与界面强化难以兼顾、性能提升与成本控制难以平衡” 的技术瓶颈，兼具自动化适配、环保合规、成本可控的产业化优势，可广泛应用于新能源汽车电子、5G 通信、工业电源、储能变流器等多个高增长领域。

与传统工艺相比，该方案既有效解决了行业共性的涂层脱落、耐压不足技术难题，又通过产线集成与成本优化适配规模化生产需求，可助力散热制造企业快速提升产品性能等级，切入高端装备供应链，具备显著的技术推广价值与市场经济效益。

八、结论

铝基散热件绝缘涂层失效的根本原因在于成型过程引入的多尺度表面缺陷，前处理是决定涂层服役可靠性的关键环节。合肥华清高科的一体化前处理技术体系，通过 “形貌整平消缺陷 - 原位封孔阻渗透 - 界面改性强结合” 的三级全链条技术布局，系统性解决了涂层脱落与耐压不足两大行业共性难题；同时配套完善的产业化落地方案，实现了高性能、高效率、低成本的协同平衡。

该技术路线兼具技术创新性与工程可行性，是大功率铝基散热件绝缘前处理的优产量产技术路径，可有效支撑下游高端装备的可靠性升级，具备广阔的行业应用与推广价值。
